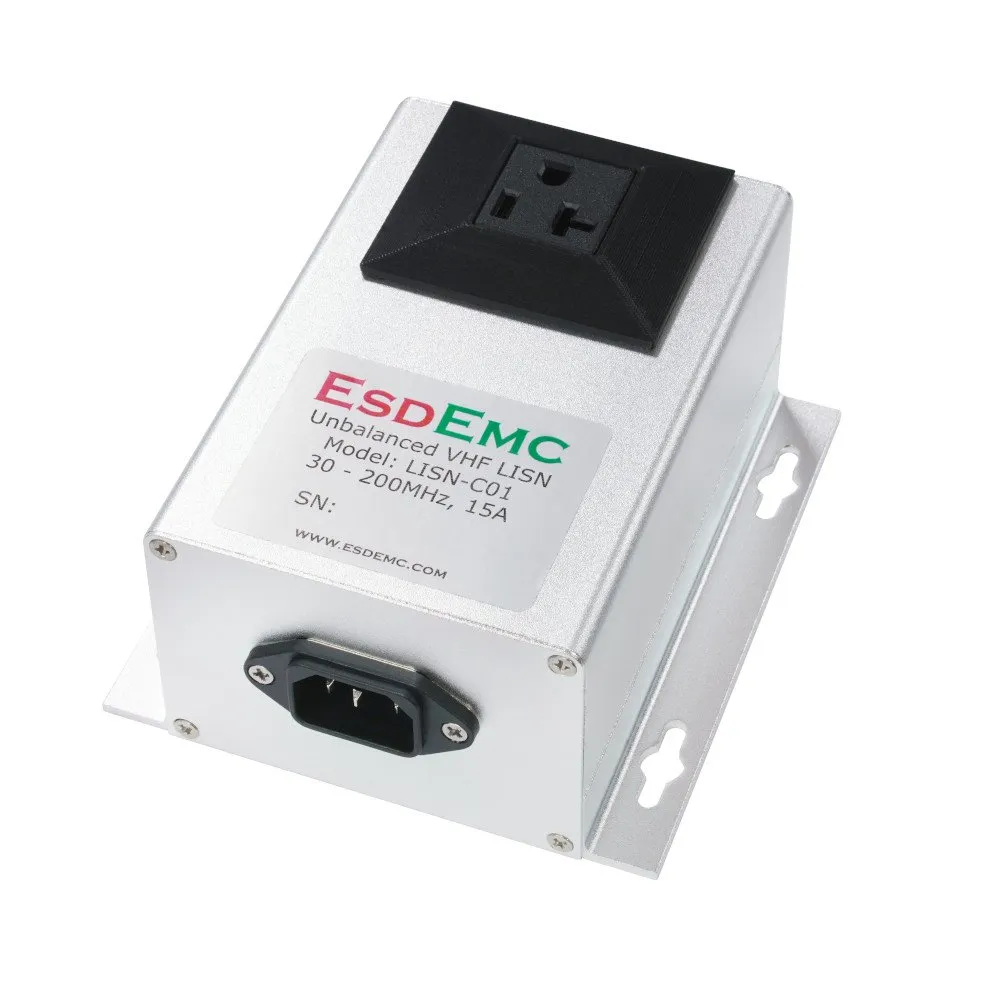

LISN-C01 定制非平衡超高频线路阻抗稳定网络（15A，30-200MHz，非平衡 2/3 线 VHF LISN）

描述

1.    描述

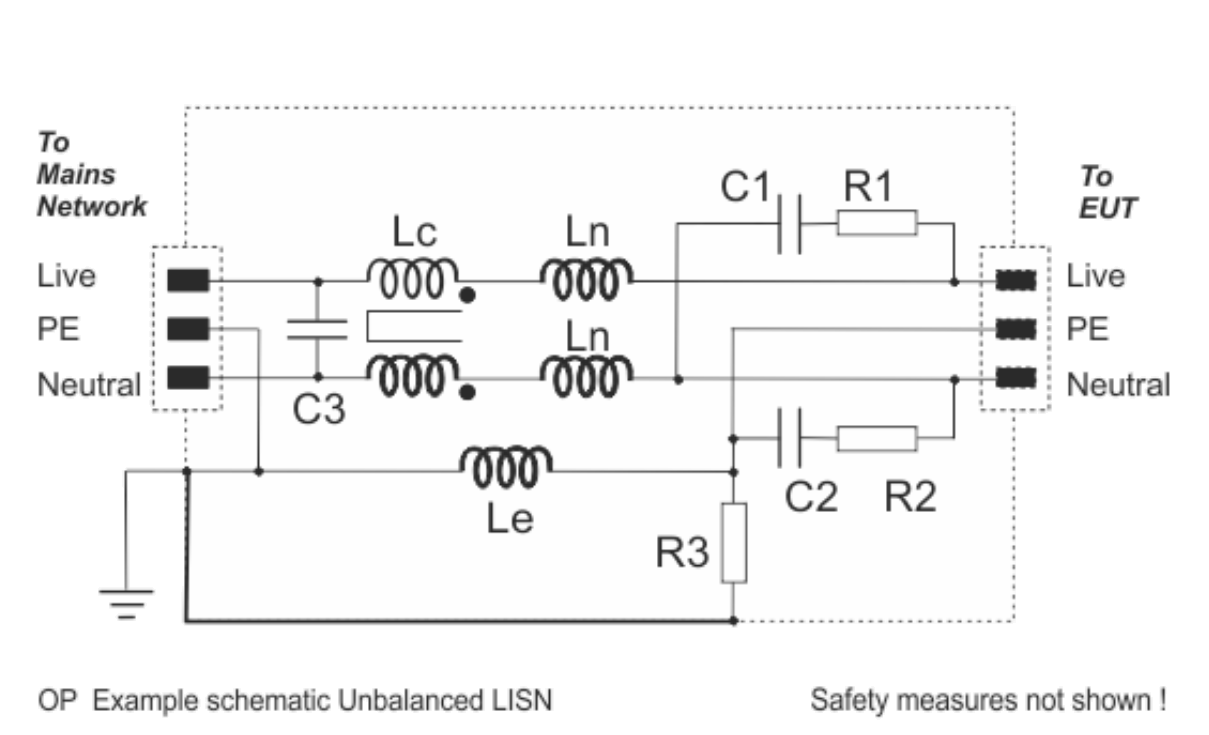

LISN-C01 型号，定制的超高频阻抗稳定网络（VHF LISN），是用于定义离开测试区域的交流电源电缆的射频终端阻抗的网络，该测试区域用于辐射电磁干扰（EMI）测量。它被设计为具有定义的、不对称的线路阻抗，从而导致非平衡负载，并在差模电流转化为共模电流的过程中进行控制。

2.    特点

• 适用于2线或3线配置
• 超紧凑设计，适用于15A，30-200 MHz
• 提供定义的共模（CM）和差模（DM）阻抗，改善测试结果的重复性
• 提供特定的差模到共模的转化程度
• 提供定制外壳的选项
• 提供定制进出口接口的选项

3.     应用

• 一般辐射发射测量（EMC/EMI）
• 控制差模到共模的转换
• 防止电源的高频噪声耦合到系统中

4.    规格
