LVS-500 LVS系列低压浪涌测试仪
LVS-500 LVS系列低压浪涌测试仪 - 图片 2
LVS-500 LVS系列低压浪涌测试仪 - 图片 3

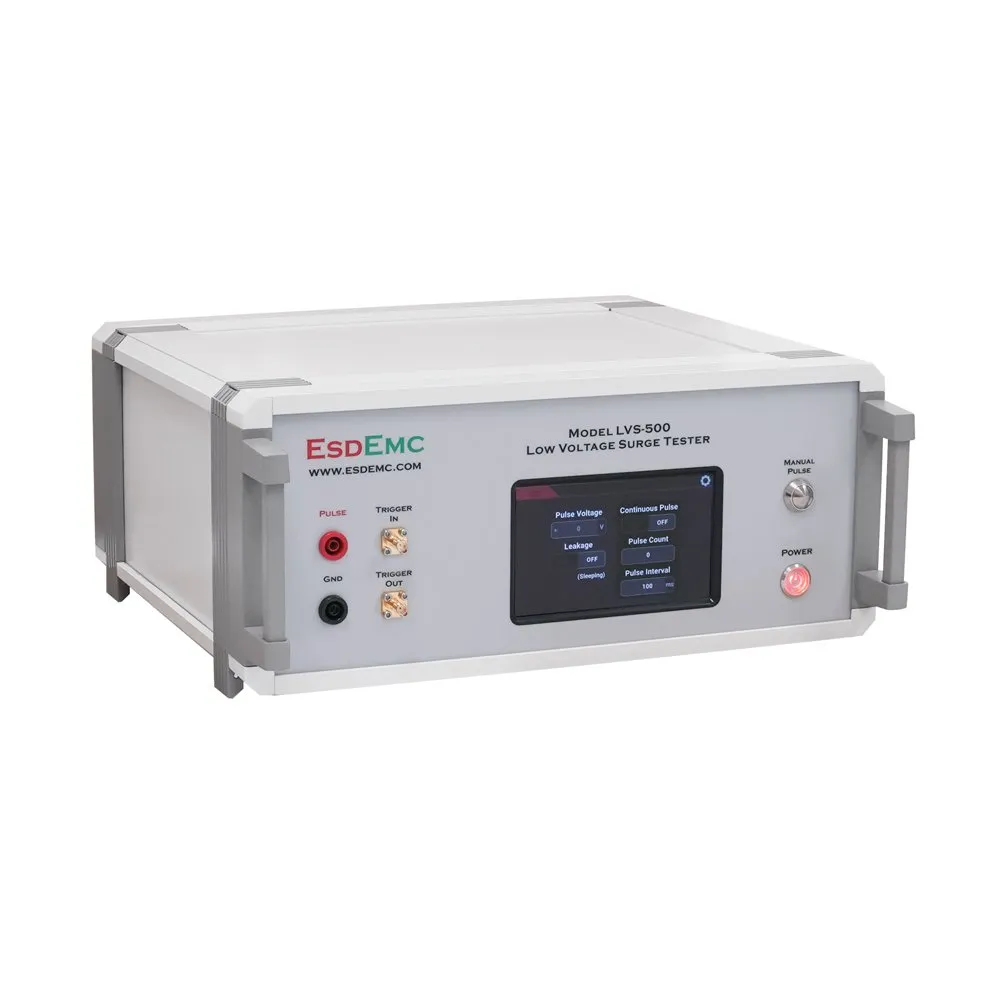

LVS-500 LVS系列低压浪涌测试仪

LVS-500系列低压浪涌测试仪，输出波形符合IEC 61000-4-5标准以及GR-1089-CORE和C62.45-2002 IEEE标准中描述的浪涌波形，旨在测试设备在晶圆和封装级别上的浪涌抗扰性。通过脉冲发生器，可以轻松确定浪涌应力下的EOS故障阈值。

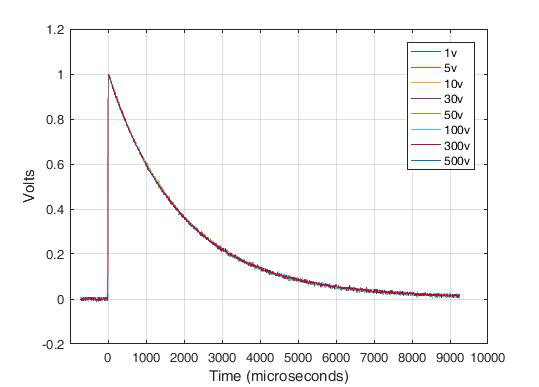

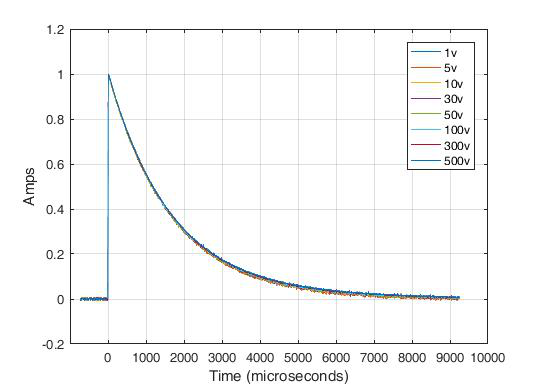

脉冲源设计和脉冲源传输方法确保波形性能直接作用于被测试设备，而不是在发生器输出端。可以捕捉并分析每个浪涌事件的电流波形，自动化的脉冲故障测量设置也可帮助完成此过程。此外，还可以捕捉电压波形，并用于确定保护结构的开通电平。这些电压波形还可作为故障判定的依据，因为漏电特性在脉冲事件后会发生变化。

         特点：

  • 波形从最小值到最大值干净且线性
  • 完全隔离的浪涌脉冲电路
  • 软件控制自动测量
  • 自动故障检测，包括直流点检和静态IV测试

Add to quote

描述

1. 描述

LVS-500系列低压浪涌测试仪，输出波形符合IEC 61000-4-5标准以及GR-1089-CORE和C62.45-2002 IEEE标准中描述的浪涌波形，旨在测试设备在晶圆和封装级别上的浪涌抗扰性。通过脉冲发生器，可以轻松确定浪涌应力下的EOS故障阈值。

脉冲源设计和脉冲源传输方法确保波形性能直接作用于被测试设备，而不是在发生器输出端。可以捕捉并分析每个浪涌事件的电流波形，自动化的脉冲故障测量设置也可帮助完成此过程。此外，还可以捕捉电压波形，并用于确定保护结构的开通电平。这些电压波形还可作为故障判定的依据，因为漏电特性在脉冲事件后会发生变化。

2. 特点

  • 波形从最小值到最大值干净且线性
  • 完全隔离的浪涌脉冲电路
  • 软件控制自动测量
  • 自动故障检测，包括直流点检和静态IV测试

3. 应用

  • 测试电源、驱动PCB、通信系统、LCD显示面板的浪涌脉冲抗扰性，符合8/20 µs和10/1000 µs规范
  • 测试晶圆、封装和PCB的浪涌/静电放电（ESD）抗扰性

4. 规范

参数 LVS-500 LVS-1000 LVS-1500 LVS-2000 LVS-500 LVS-1000 LVS-1500 LVS-2000 单位
-8/20 -10/1000
输出电压
@ 开路负载		 1 – 500 1 – 1000 1 – 1500 1 – 2000 1 – 500 1 – 1000 1 – 1500 1 – 2000 V
输出电流
@ 短路负载		 0.5–250 0.5-500 0.5–750 0.5–1000 0.1–50 0.1-100 0.5–150 0.1 – 200 A
输出精度 ± 5 % ± 0.1 V
输出电阻 2 ± 5% 10 ± 10% Ω
短路电流前沿时间 8 ± 30% 10 (+0, -5) µs
短路电流半峰值时间 20 ± 20% 1000 ± 20% µs
开路电压前沿时间 1.2 ± 30% 10 (+0, -5) µs
开路电压半峰值时间 50 ± 20% 1000 (+1000, -0) µs
尺寸 347 X 300 X 145
重量 5 6 8 10 5 6 8 10 kg

5. 订购信息

序号 分组 # 或可选 # 描述

低压浪涌脉冲发生器
1.1 LVS-500 LVS-500 控制器，开路电压最高可达 500V（仅主控制器，配有触摸面板、远程控制 USB 接口，至少需要选择一个脉冲输出选项）
1.2 LVS-500-8/20 LVS-500 低压浪涌 8/20 µs 模块（负载电流范围 0.5 到 250A）
1.3 LVS-500-10/1000 LVS-500 低压浪涌 10/1000 µs 模块（短路负载下最大注入电流 ≥ 50A）
1.4 LVS-1000 LVS-1000 控制器，开路电压最高可达 500V（仅主控制器，配有触摸面板、远程控制 USB 接口，至少需要选择一个脉冲输出选项）
1.5 LVS-1000-8/20 LVS-1000 低压浪涌 8/20 µs 模块（负载电流范围 0.5 到 500A）
1.6 LVS-1000-10/1000 LVS-1000 低压浪涌 10/1000 µs 模块（短路负载下最大注入电流 ≥ 100A）
1.7 LVS-1500 LVS-1500 控制器，开路电压最高可达 1500V
（仅主控制器，配有触摸面板、远程控制 USB 接口，至少需要选择一个脉冲输出选项）
1.8 LVS-1500-8/20 LVS-1500 低压浪涌 8/20 µs 模块（短路负载下最大注入电流范围 0.5 到 750A）
1.9 LVS-1500-10/100 LVS-1500 低压浪涌 10/1000 µs 模块（短路负载下最大注入电流 ≥ 150A）
1.10 LVS-2000 LVS-2000 控制器，开路电压最高可达 2000V
（仅主控制器，配有触摸面板、远程控制 USB 接口，至少需要选择一个脉冲输出选项）
1.11 LVS-2000-8/20 LVS-2000 低压浪涌 8/20 µs 模块（短路负载下最大注入电流范围 0.5 到 1000A）
1.12 LVS-2000-10/1000 LVS-2000 低压浪涌 10/1000 µs 模块（短路负载下最大注入电流 ≥ 200A）

LVS 测量选项
2.1 ES510-A1 LVS 包装级波形和泄漏测试配件
2.2 ES510-A2 LVS 晶圆级波形和泄漏测试配件
2.3 LVS-SW LVS 系统的远程控制软件（通过 PC 操作）
2.4 BT-LVS600V1A 浪涌偏置 Tee / CDN（设计用于 8/20 浪涌）最大直流电压 600V，直流电阻 <5 欧姆，最大直流电流 1A，脉冲电流 5A，频率范围 1kHz – 100MHz
2.5 Voltage Probe 可选的被动电压分压探头，101:1
2.6 CT-T10-0p1 电流探头，0.1 V/A

其他可定制选项：

2/10 µs, 10/1000 µs, Telcordia GR-1089 核心标准

10/700 µs, IEC 60950, 详细内容见 ITU-T, K 17

1.2/50 µs, IEC 60950, 详细内容见 ITU-T, K 21

10/350 µs, IEC 62305-4 (IEC 61643-1)

0/200 µs, 5/50 µs, JIS

文件

LVS-500 LVS系列低压浪涌测试仪数据手册
