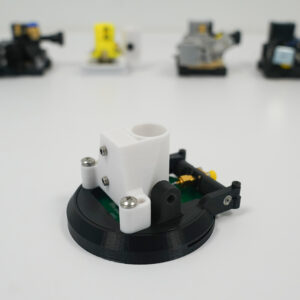

CC-TLP-1 电容耦合 TLP 探头 - 图片 2

CC-TLP-1 电容耦合 TLP 探头

CC-TLP 模块采用传输线脉冲（TLP）原理，其中传输线通过电容耦合连接到被测试设备。当脉冲施加到传输线时，电荷通过电容转移，以模拟设备上的静电放电（ESD）事件。CC-TLP 涉及在传输线上施加极短但高电压的脉冲，以模拟 ESD 事件，并根据测试要求调整 CC-TLP 的幅度和持续时间。

描述
文件

描述

1. 描述

CC-TLP 模块采用传输线脉冲（TLP）原理，其中传输线通过电容耦合连接到被测试设备。当脉冲施加到传输线时，电荷通过电容转移，以模拟设备上的静电放电（ESD）事件。CC-TLP 涉及在传输线上施加极短但高电压的脉冲，以模拟 ESD 事件，并根据测试要求调整 CC-TLP 的幅度和持续时间。

2. 特点

18 GHz SMA 连接器
倾斜深度和角度调节
与探针站兼容
可重复的类似 CDM 的应力
用于针头高度调节的校准量规
易于更换的同轴探头

3. 应用

晶圆级 CDM 事件测试
器件和材料 CDM 故障分析

4. 规范

参数	CC-TLP-1-50	CC-TLP-1-90	单位	备注
SMA 连接带宽	18		GHz
针头尖端半径	0.5, 1, 5		µm	默认 5 um
针头槽口	1		mm
GND直径	50	90	mm

5. 订购信息

序号	分组 #	描述	状态
1	CCTLP-1-90	配有 90 毫米直径接地板的 CC-TLP 探头	Active
2	CCTLP-1-50	配有 50 毫米直径接地板的 CC-TLP 探头	Active
3	CCTLP-CAL-1	CC-TLP 针头高度校准量规	Active
4	CC-TLP-1-RN5	CC-TLP 替换探头 – 5 微米半径的钨钢针尖	Active
5	CC-TLP-1-RN1	CC-TLP 替换探头 – 1 微米半径的钨钢针尖	Active
6	CC-TLP-1-RN0p5	CC-TLP 替换探头 – 0.5 微米半径的钨钢针尖	Active
